远程部署―服务器

★监控设备远程在线管理与维护

力控软件支持远程在线的设备添加与管理。对数据模型、控制设备、HMI监控形成了模板，对实际对象可以远程添加、管理与维护，方便此类工程的后期管理。通eForceCon平台可实现对现场设备运行数据的采集和上传，变量监控、参数设置，同时提供数据库存储保存现场设备运行历史数据。管理人员可通过web页面浏览现场设备运行状态数据、历史数据，并通过分析形成多种分析报表。另外平台还支持运行数据以指定存储形式提供给监控中心端维护和分析工作站进行数据分析处理，可同时实现上千个TCP连接的统一接入和管理。

★模型与模板化

远程设备模型对象一般都是可拷贝的，因此从监控的角度讲通讯模板、实时数据模型、HMI监控单元模板快速集成在一起，方便产品后期维护。

★产品支持跨平台应用

在系统中，从嵌入开发到调度管理，力控产品支持跨平台应用，有效的组合大型监控管理网络。

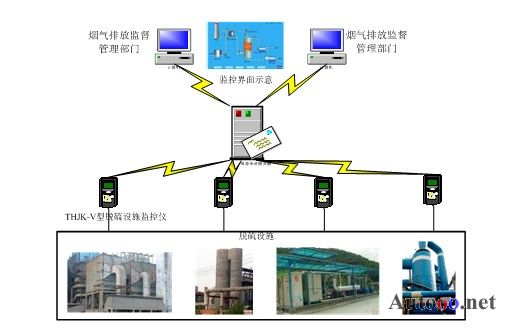

整体系统方案采用三层（数据访问层、业务逻辑层和用户表示层）体系结构。三层体系结构的应用程序将用户界面、业务规则与数据访问工作分离，数据访问层封装了对数据库的访问，用户界面只与业务逻辑层交互，业务逻辑层再与数据访问层交互。通过多层分离，实现了良好的可扩充性、可维护性和可重用性，安全性强。采用B/S Web技术应用模式，运行于局域网和互联网环境，便于部署和维护，使用方便，具有很好的伸缩性和灵活的适应能力，具有较强的生命力，符合当前和未来的发展趋势。

系统实现了对废水、烟气治理设施运行关键工艺参数、设备运行状态、监测参数、污染减排核算需要的相关参数的采集及监控，系统实时采集了污水处理设施运行中的水质指标、鼓风机电流、鼓风量、曝气设备的运行状况、溶解氧浓度、污泥浓度、滤池堵塞率等数据；及烟气脱硫设施运行中的锅炉负荷、温度、流量、风机电流和叶片开启度、氧化风机和密封风机电流、输送泵电流、旁路开启度、浆液PH值以及烟气进口和出口二氧化硫、烟尘、氮氧化物浓度等过程关键参数，杜绝了治理设施不运行的现象。同时将采集到的数据存储到远端专用服务器并以人机界面还原展示现场工艺过程，管理部门可以通过互联网进行登陆、查看、监督，是实现污染减排目标的有效监管系统。

四、监控系统主要功能

用户界面：用户输入正确的用户名及密码则进入自己的物位开关主界面进行相关操作，烟气治理设施监管用户整体主界面如下图所示：

废水治理设施监管用户界面如下图所示：

企业列表：用户进入自己的界面可以查看自己监督范围内所有的企业及企业相关信息，列表图形如下所示：

设施运行状况查看：当用户进入自己的界面时可点击企业列表中的相关企业可查看企业中各个设备的运行状况，系统将设备运行状态以动态图形人机界面展示给用户并附有相关参数，其界面如图所示：

参数查看：用户通过点击数据报表图形可以查看所有设施每时每分采集的各项数据，并具有查询此企业某时间点或时间段内的数据，也可打印出数据报表，其报表图形如下所示：

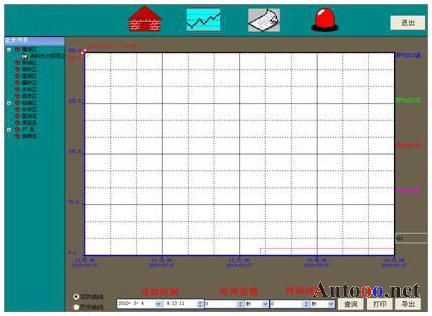

数据曲线图：用户通过点击数据变化曲线图即可看到此企业的某项或多项数据的在一天内的变化曲线图，并具有查询此企业的某天内的多项或电容式液位计一项数据变化图及打印曲线图的功能。其曲线图界面如下所示：

系统提醒：当某企业设施停止运行时，系统中红灯闪烁，单击红灯查看设施停止的企业，如果设施运行数据发生异常，红灯同样闪烁，单击可查看异常报警信息，当设施停止运行无数据输出时，系统也会报警，提示缺失数据情况，系统提醒界面如下图所示：

数据打印：数据打印与数据查看、查询在同一界面，在数据查看、查询的同时可以对所查看、查询的数据及图表进行打印。

数据查询：数据查询与数据查看在同一界面，当液位变速器用户查看企业数据时想查询时间段内的某项数据或某天的数据变化曲线图，则可以输入始末时间及查询项目即可查看到所想查看的数据及数据变化图。

系统服务：系统服务主要是帮助用户修改登录密码及及提供技术服务的公司相关信息。

数据修改：此功能主要面向系统管理员，系统管理员发现上报的某项数据有错误则其具有修改数据的权利。

权限分配：系统管理员具有最高的使用权限，可根据环保局的级别分配不同的权限，如：区、县级的环保局则具有监督区、县本地的相关企业，环保局用户则可监督所有的企业。

五、总结

采用国内大型的SCADA软件力控eForceCon与物联网技术相结合对环保设备及关键按运行参数进行实时监控，同时将采集到的数据存储到远端专用服务器并以人机界面还原展示现场工艺过程，管理部门可以通过互联网进行登陆、查看、监督，实现污染减排目标的有效监管，杜绝了治理设施不运行的现象。
