这个全自动冰箱保护器线路简单、功能齐全、液位计动作可靠灵敏，是电冰箱使用中有用的附件。
　　工作原理

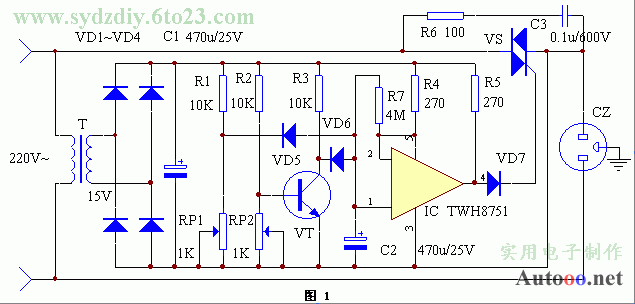

　　电路原理见图1（点此下载原理图）。当220V市电电网电压过低时，可能损坏电冰箱电机时，R1和RP1分压值减小，使VD5导通，使集成电路IC导通，接着使VD7截止，随之双向可控硅VS关断，从而切断电冰箱电源。调节RP1可设定欠压保护值。
　　当电网电压过高液位变速器时，有可能使冰箱电机过热烧毁。这是R2和RP2的分压值增高，使三极管VT导通，随之VD6导通，接着IC1导通，使VD7截止，可控硅VS关断。调节RP2可设定过压保护值。
　　R7和C2构成了断电延时电容式液位计启动电路。当断电后又立即通电时，C2两端电压不能突变，使IC1②脚保护低电平而导通，从而使VD7截止，VS截止，保护了冰箱压缩机。延时时间由R7及C2的数值决定，按图中数值延时时间约为6分钟。
　　元器件选择与制作
　　元器件清单见下表。
