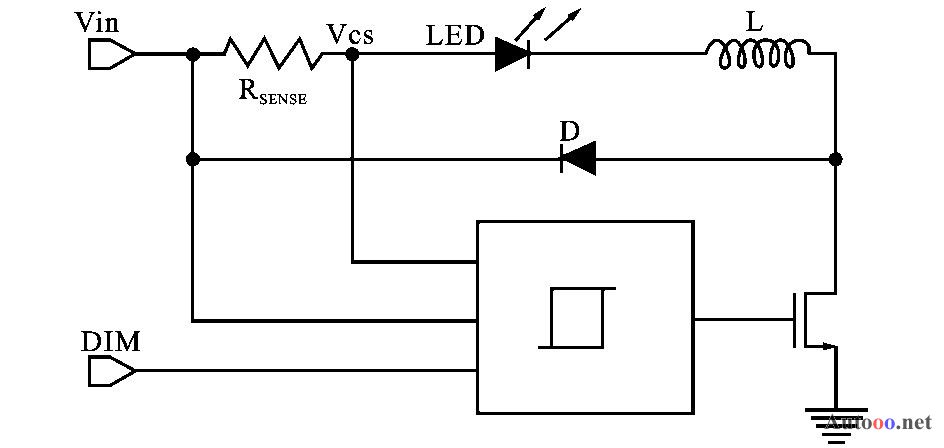

图1  滞流控制模块应用图示

使用PWM 调光， 在减少电流占空周期内给L ED 提供完整电流， 例如要将亮度减半， 只需在50 %的占空周期内提供完整的电流。 通常PWM 调光信号的频率会超过100Hz ,以确保这个脉冲电流不会被人眼所察觉。

滞流控制模块电容式液位计内部电路如图2 所示，当DIM 信号为高电平期间，当Vcs 大于上电压阈值时，控制电路输出低电平，关闭功率开关管。 由LED、电感L 、续流二极管D 和RSENSE组成的回路使得电感继续为L ED 提供电流，电感电流逐渐减小，使得检测电压Vcs 随之减小；当Vcs 小于下阈值电压时，液位变速器控制电路输出高电平，导通功率开关管，此时D 截止，形成从电源经RSENSE、L ED、L 和功率开关管到地的回路，电源为电感L 充电，电感电流上升，检测电压Vcs随之升高。 Vcs 大于上电压阈值时，控制电路关断开关管，重复上个周期的动作，这样就完成了对L ED驱动电流的滞环电流控制，使得流过L ED 的驱动电流，也就是电感电流的平均值恒定。

图2 　滞流控制模块内部模块

4. 5V~28V 的液位变速器输入电压经调整转换为5V 的恒定电压Vcc 为后续电路供电。 如图3 所示，A 点电位受运算放大器控制，将等于参考电压1. 2V ,假设输出V out 为高电平，则M2 导通，流过M1 的电流为IM1 = V ref / R2 ,B 点的电压为V BL = V in - IM1 R1 ;当V out为低电平，M2 截止，流过M1 的电流变为I′M1= V ref / （ R2 + R3 ） ,B 点电压升高为V BH = V in -I′M1 R1 ,所以B 点电压的变化为ΔV B = V BH - V BL= V ref R1 R3/ R2 （ R2 + R3） ,这意味着V out由高电平变成低电平时在B 点产生的一个滞环电压，可见该滞环电压与输入电压无关，只由参考电压V ref和电阻大小决定，通过选择各电阻的阻值便可设定滞环电压的大小。

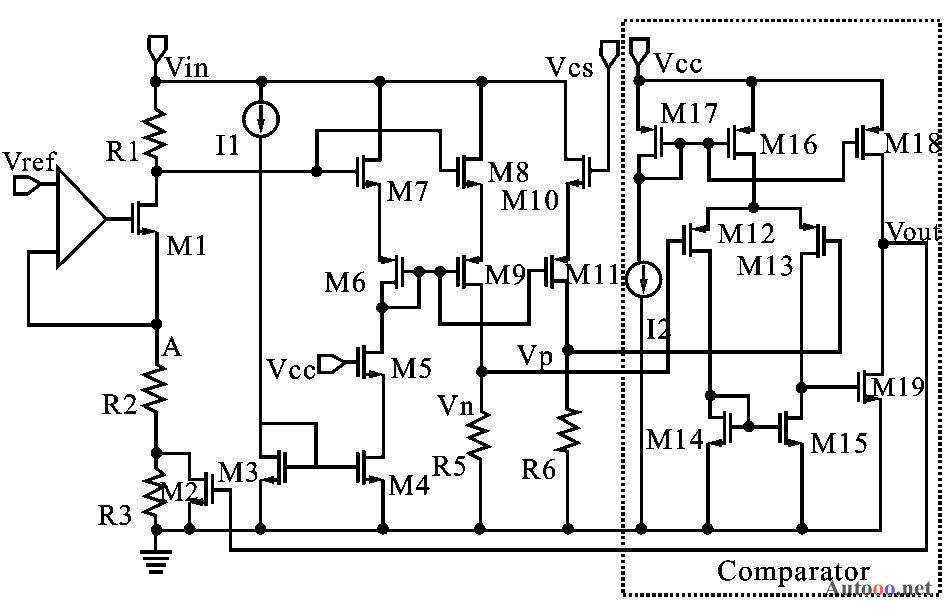

图3  滞流比较电压产生电路

2. 3 液位变速器 运放实现电路
以上分析可知运算放大器起着重要作用，其必须具有较高的增益，才能使A 点电压精确跟随参考电压，从而准确设定B 点电平和滞环电压大小。 另外由于V out的变化频率与系统开关频率相同（系统的最大开关频率约为2MHz） ,使得流过M1 的电流也相同频率在IM1和I′M1之间快速切换，所以运放的单位增益带宽须大于系统的最大开关频率。 设计的运放结构如图4 所示，采用折叠式输入结构，可以获得较大的共模输入电压范围。

由运放的频率特性仿真图5 可知，增益达到84. 266dB ,相位裕度108°，单位增益带宽约12MHz ,满足电路要求。

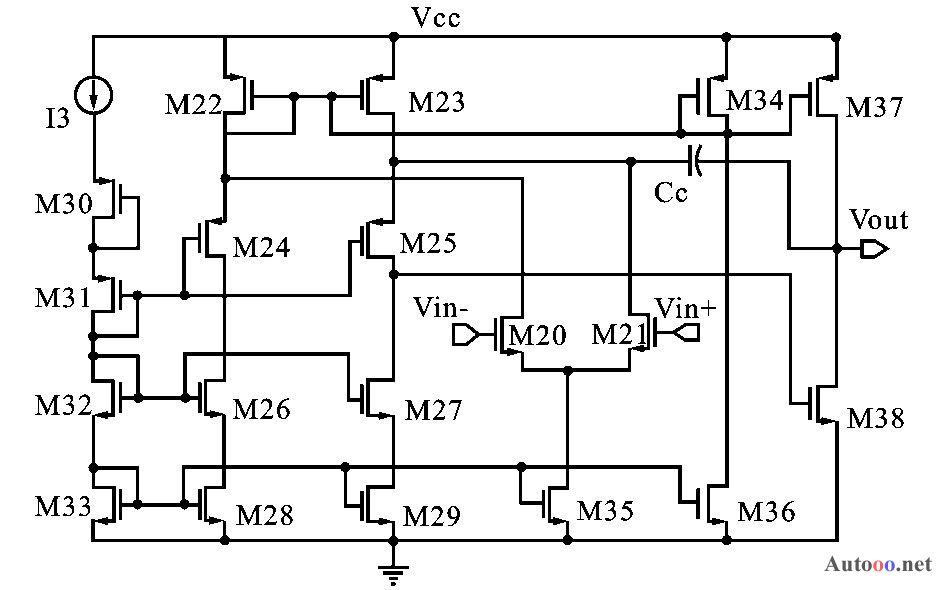

图4  运放实现电路

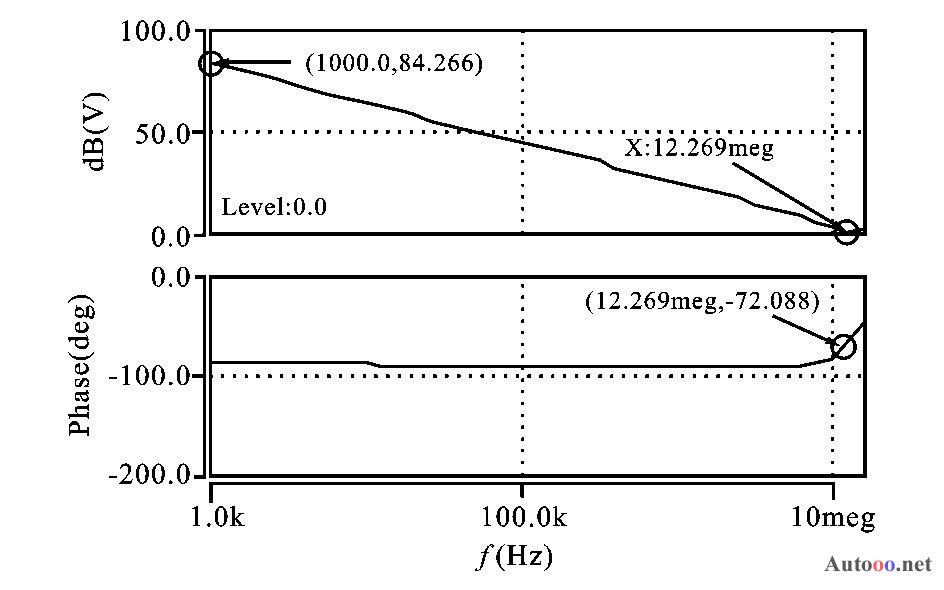

图5  运放频率特性仿真

2. 4  平均驱动电流设定
运放将点A 电位钳位于带隙电压基准上。 由M7 - M8 、M6 - M9 组成的级联电流镜将偏置电流I1 镜像到M8 - M9 - R5 所在支路，所以Compara2tor 模块的一个输入端电压V n 保持一定，另一输入端电压V p 将跟随检测电压V cs变化。 当比较器输出V out为高电平（开关管导通） 时，B 点电压为V BL 即下限阈值检测电压V CSMIN ,当V cs下降到此阈值时，由M6~M11 组成的对称电路结构使流过R5 、R6的电流相等，此时V n = V p . 若V cs < V CSMIN ,即V p< V n ,比较器翻转，输出V out为低电平。 当V out变至低电平后，M2 截止，B 点电压将变为V BH , V BH即是上限阈值电压V CSMAX ,流过L ED 的平均驱动电流是由B 点平均电压设定：

滞环电流范围：

上式决定了驱动电流的纹波大小。

3  仿真结果分析

文中电路采用0. 5μm 5V/ 18V/ 40V CDMOS工艺，用Hspice Z - 2007. 03 进行仿真。 在脉冲宽度为200μs、周期为300μs 的DIM 信号和V in = 12V（典型值） 的共同作用下，仿真结果如图6 所示。

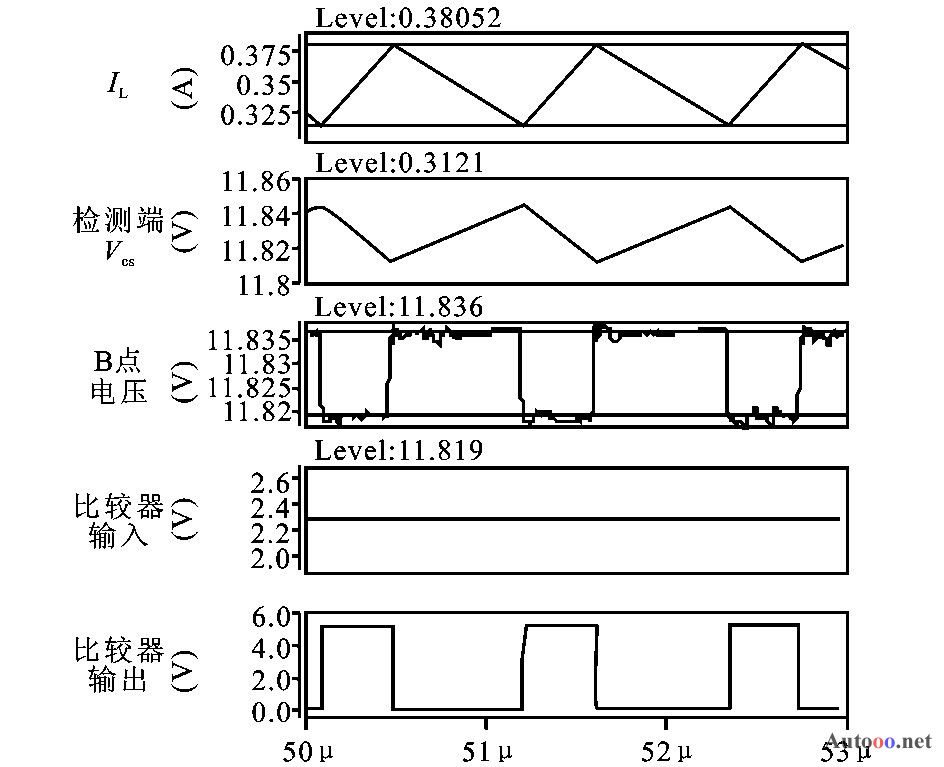

图6  Vin = 12V 时的电路仿真

分别在V in = 2. 5V , V in = 28V 的情况下，再次对L ED 驱动电流进行仿真，三次仿真数据结果分别如表1 所示。

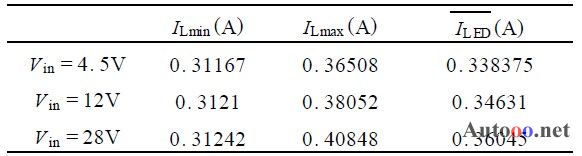

表1  三种输入电压情况下的驱动电流

在V in = 12V 时，对LED 驱动电流进行温度特性仿真，三次仿真波形结果分别如表2 所示。 可以看出，芯片的温度特性较好。

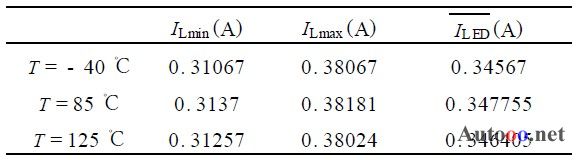

表2  Vin = 12V 情况下三种环境温度下的驱动电流

由于系统的固定延时τ对电流的纹波存在影响，实际的驱动电流峰值是IMAX +τoff di/ dt , 电流谷值是IMIN - τON di/ dt ,τoff 为从驱动电流大于设定值到功率开关关闭的系统延时，τon 为从驱动电流小于设定值到功率开关导通的系统延时， di/ dt 是电感电流变化率。 则电感若取较大值，对驱动电流平均值影响不大，但可以减小电流纹波， 反之，这是以增加外部电感体积为代价的。

电路可达很高的液位计效率， 一方面检测电阻中的功耗会导致电源功率耗散，但本设计中RSENSE = 0. 5Ω，则PRSENSE 相当小，另一方面，系统效率定义为LED 消耗的功率与电源提供的功率之比， 即η = PLED/ PPOWER. 其中， PPOWER =V in3 Ivin , PLED = V LED*，从仿真可知， Ivin 的平均值远远小于，所以系统的效率可以达到非常高。

4  结束语

文中设计了一款适用于降压型L ED 恒流驱动芯片的滞环控制电路。 采用高边电流检测方案，运用滞环电流控制方法对驱动电流进行滞环控制，从而获得恒定的平均驱动电流，通过调节外部检测电阻，可调节恒定L ED 驱动电流。 芯片采用015μm 5V/18V/ 40V CDMOS 工艺，电源电压范围为4. 5V~28V ,可为L ED 提供约恒定的350mA 驱动电流，温度特性- 40 ℃~125 ℃，可达到相当高的效率。 当V in从4. 5V 变化到28V 时，平均驱动电流变化22mA ,最大恒流精度为6. 2 %。
