    摘要：本应用笔记介绍了用于信号灯的线性LED驱动器的参考设计，信号灯由6串LED组成，每串包含4只串联LED,采用共阴极配置，驱动器可为每串提供350mA电流。因为使用共阴极架构，需要把检流电阻放在高端（阳极），这就要求LED驱动器使用电平转换器。
    电路说明本应用笔记(液位计、物位计、物位变送器、液位变送器、电容式物位计、电容式液位计、电容式物位变送器、电容式液位变送器、物位开关、液位开关、电容液位计、电容物位计、液位仪表、物位仪表、电容液位变送器、电容物位变送器、射频电容式液位开关、射频电容式物位开关、电容式液位开关、电容式物位开关、音叉式液位开关)介绍了一款线性LED驱动方案，用于驱动6串LED信号灯，每串包含4只串联LED.每串LED负载具有独立的阳极接点，阴极连接在一起。该电路采用汽车电池供电，最低电压为10V,最高电压为28V,能够为每串LED提供350mA电流。

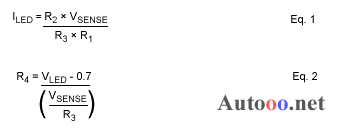

    由于使用共阴极架构，检流电阻必须放置在LED串的阳极端。LED驱动器（MAX16836）电流检测输入端的最大共模电压限制在4V,因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4 （电路图中U1部分）的计算值：

    其中，VSENSE是IC的电流检测电压（200mV）。
    当LED串的电压处于最小值（7.6V），而输入电压处于最大值（28V）时，LED驱动电路功耗最大，大于7W.仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比（低至25%）的调光信号驱动UNIVERSAL DIM输入，以降低驱动器的功耗。
    本参考设计具有独立的使能信号，可分别控制每串LED.
    图1给出了电路原理图，表1提供了材料清单（BOM）。以下为电气输入要求和输出特性。
    VIN:11V至28VPWMIN:10%至100%VLED配置：7.6VDC （最小值）至10VDC （最大值），350mA

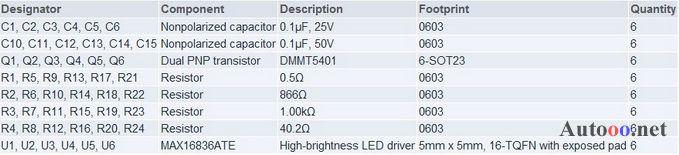

    图1. 驱动器设计原理图表1. 材料清单
